实验名称：水下超声无线电能传输系统测试

研究方向是在跟随着那科技快速发展的情形之下，人们观测到在针对海洋资源的开展那类比如说勘探、开发这以及利用等活动的时候，还有在海洋环境监测这个方面，是离不开大量水下机电以及传感设备给予的支持的，为了能够保障水下机电设备在开展工作之时具备实时性、可靠性以及不间断性这些特性，就需要给它安全、便捷地去补充电能，然而传统的供电方式存在着成本高昂、灵活性很差、有着局限于充电距离以及海水深度等因素而产生安全隐患这样的缺点。海水介质里，超声波有着很多优点，比如说方向性良好pg下载官方版打开即玩v1022.速装上线体验.中国，传播的距离很远，声音衰减变小，并且不存在电磁干扰，这就致使超声无线电能传输技术成为用以处理水下设备供电问题的有效办法。本研究借助实验予以实施精准测试，探寻以及研究超声无线电能传输的可行性，还有对效率形成影响的各个指标参数。

实验目的在于，借助自主搭建的水下超声无线电能传输实验平台，去探究负载电阻施加的影响，探究输入电压造成的影响，探明具有怎样特点的传输距离会产生影响，研究接收换能器带来的影响都是哪些pg下载通道，这些影响分别针对超声无线电能传输系统的输出功率，以及针对超声无线电能传输系统的传输效率 。

进行测试所用到的设备有，能够产生信号的发生器，具备高压功率放大功能的ATA - 4014放大器，用于发射以及接收信号的换能器，还有用于观察电信号波形等情况的示波器等等。

实验过程如下，先是使用AFG30122型信号发生器，输出与发射换能器的谐振频率相同的正弦波信号，接着经ATA - 4014高压功率放大器把电信号放大，进而驱动发射换能器，将电信号转化为超声信号，向接收换能器来传输， 再是那接收换能器，把接收到的超声信号重新转化为电信号，之后利用示波器读取接收换能器输出的电压值，以及负载电阻两端的电压值。

实验得出的结果是，测试所处于的条件是，传输的距离是30cm，负载的电阻是38.5 。在这个过程中，随着输入的电压从20V开始不断增加直至70V的时候，输出的功率逐渐地从0.2W开始增加一直到2.11W 。可是，传输的效率却呈现出下降的趋势 。当换能器在人下运作的时候，换能器的等效电路是静态电容还有动态电阻的并联模式pg下载，系统呈现出容性 。依据交流电路理论，那加载于压电换能器之上的电流与电压之间必定存在相位差0 ，由此会产生无功功率，这无功功率会致使有功功率的输出以及激励源效率降低，与此同时会造成电路当中电能损失增加，严重的话还会导致换能器发热十分严重，进而降低能量转换效率。在不同输入电压的状况下，输出端输入电流、相位差、有效输入功率以及空负载情形下接收换能器两端输出电压如图2所示。伴随着输入电压的变大，输入电流以及接收换能器两端的输出电压渐渐增大，与此同时，输入电压与电流之间的相位差也逐步增大，从0开始，由20°增至35°，如 图2(b)所呈现的那样，当输入电压为60V时，输入电流与输出电压之间存在30°的相位差。

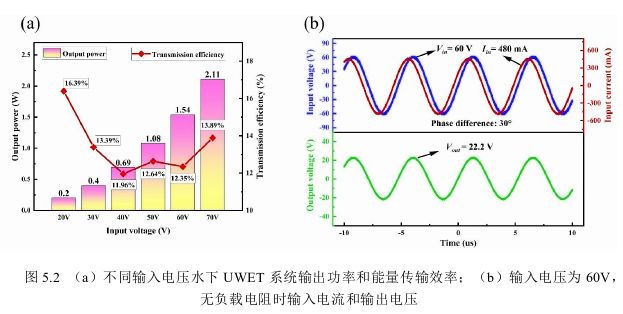

图2：不同输入电压水下UWET系统输出功率和能量传输效率

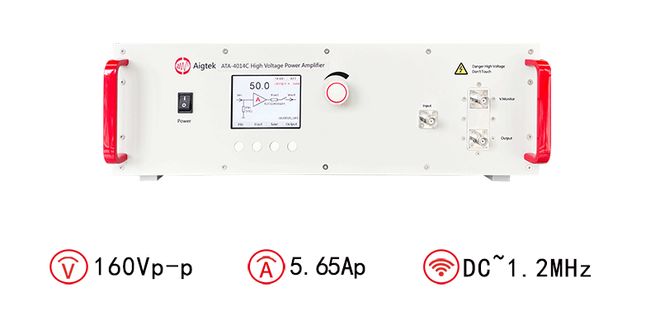

产品推荐：ATA-4014C高压功率放大器
