重庆大学科研人员在单电容耦合无线电能传输系统研究上取得新成果

中国电力技术学会的活动区

CES会议

阅读提示：本文大约1600个单词

无线电源传输（WPT）技术是指使用磁场，电场，微波炉和其他载体电气设备的电理论，电气技术，控制理论和技术等的全面应用。这项技术极大地改善了电力和电力的灵活性，可靠性和安全性，并正在逐渐进入人们的生活和工业制造业。

两种常用的无线电传输方法是磁场耦合无线电能传输（MC-WPT）和电场耦合无线电能传输（电场无线传输，EC-WPT）和电场耦合精华，磁场耦合无线电能源传输在理论和技术方面继续爆发，并且也已经成熟用于工业化应用。在许多特征中开元ky888棋牌官网版，电场与磁场相似，两者在理论上也呈现配对性质。因此，国内外的研究人员非常关注电场耦合无线电能源传输技术的技术，并开始研究。

电场耦合无线电传输系统将电场用作电能传输载体，具有以下优势：耦合机构简单开元ky888棋牌官方版，轻巧，薄，易于改变形状和低成本；电场耦合机理的大多数电场耦合机制分布在电极之间。周围环境的电磁干扰很小。它可以穿过金属障碍物；涡流损失是由周围和它们之间的金属导体产生的。

专注于对电场的耦合无线电传输系统的研究，国内和外国团队目前一直在系统拓扑，系统建模和动态分析开yunapp体育官网入口下载手机版，耦合机制，系统参数设计和优化，能量信号的平行传输，系统安全和系统应用程序。实现了一系列结果。

但是，这些研究结果主要用于双电容器耦合系统。其系统的耦合机制需要使用两对金属极性板形成完整的电路，以从传输端传输电能到接收端。两对耦合杆板通常会引起以下问题：由于电场的耦合无线电传输系统的高驱动频率，因此耦合杆板的交叉耦合将更加重要，因为耦合距离会更加明显增加，这会影响系统的功率传输，同时增加系统的复杂性；很难实现交叉金属传输。是的;两对金属极地板严重限制了电场耦合无线电传输技术在两个维平面移动设备的无线电源中的应用。

单电容耦合的无线功率传输SCC-WPT，也称为单线电容式功率传递）是指系统示意图如图1所示。

图1 SCC-WPT系统框图

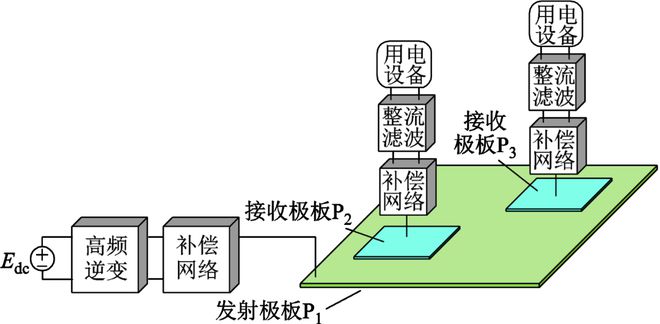

与传统的双电场电场耦合无线电传输方法相比，单个电气耦合无线电能量传输系统的耦合机制仅需要一对金属极地板，这不仅降低了系统的成本，而且还克服了传统电场耦合无线电传输方法。交叉耦合电容更有利于交叉金属能，这样，可以使发射杆板更大，这非常适合于两个尺寸平面运动的一个或多个设备的无线电源。多个设备的单个电容耦合无线电能传输系统的示意图如图2所示。

图2多设备的SCC-WPT系统示意图

从以前的研究中可以看出，现有的单个范围耦合无线电能源传输系统存在诸如小输出功率和低传输效率等问题，这也使人们对单个能力耦合无线电能量传输技术的关注不足。它严重限制了工程应用程序和技术的进一步开发。

基于传统的电场耦合无线电传输技术，刘Zhe，Su Yugang，Deng Renwei，Qian Linjun和Chongqing University of Automation of Automation of Chongqing University of Automation of Automation of Chongqing University and Chongqing University of Chongqing University of National International International Research Center，2022年在2022年在2022年《电力技术杂志》的第17期，该文章研究了单个电气耦合无线电能源传输系统的拓扑和参数设计方法，提供了拓扑结构和两种类型，可以极大地提高其输出功率和效率系统参数设计方法。对于提出的拓扑和参数设计方法，可以构建实验原型，并使用系统的能效特性，输出特性和反命令性能进行实验。

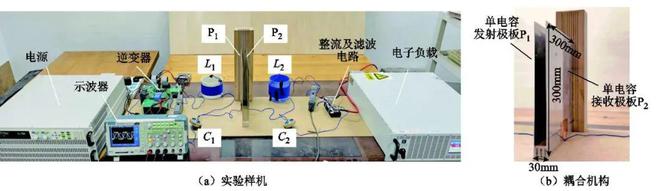

图3实验装置

实验结果表明，拓扑和参数设计方法可以大大提高系统的传输功率和传输效率。当使用和谐方法使用LC时，实验原型的输出功率达到1.24kW，效率为91.9％。当LCC使用和谐方法使用时，实验机的输出功率达到1.43kW，效率达到85.9％。对于相同的系统拓扑，可以使用不同的参数设计方法来使系统具有恒定的电压特性或恒定的电流特性，并且它们都具有良好的抵消性能，可以满足不同的工程需求。

研究人员指出，该研究结果为单个链接耦合无线电能量传输技术提供了新的研究思想，这表明单个磁耦合无线电能量传输技术是一个非常有趣的研究方向。它具有良好的应用前景，并将有助于促进单个电容器耦合无线电传输系统的机理研究以及该技术的进一步开发。

本文汇编了2022年17日的“电工技术杂志”，论文的标题为“基于双边LC补偿的单杆能耦合无线电传输系统”。该主题得到了中国国家自然科学基金会的支持。
